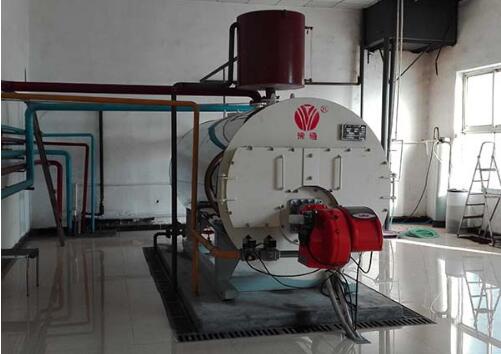

WNS臥式燃油氣承壓熱水鍋爐

適用燃料：天然氣、輕油、重油、煤氣等
應用范圍：集中供熱、供暖、化學、醫藥、食品加工等
產品簡介：WNS臥式燃油氣承壓熱水鍋爐是全自動燃油氣臥式內燃三回程火管鍋爐，采用低位、對稱布置燃燒室，本體上所有管子與鍋筒及管板連接均采用焊接形式。前煙箱采用快開結構，回火室后部裝有防爆、檢查于一體的防爆門，鍋筒下...

24小時銷售熱線: 18039536698

產品介紹
　　WNS臥式燃油氣承壓熱水鍋爐是全自動燃油氣臥式內燃三回程火管鍋爐，采用低位、對稱布置燃燒室，本體上所有管子與鍋筒及管板連接均采用焊接形式。前煙箱采用快開結構，回火室后部裝有防爆、檢查于一體的防爆門，鍋筒下部設兩個頭孔和清灰孔，便于檢測、維修和清理。
　　WNS臥式燃油氣承壓熱水鍋爐采用下置波紋爐膽，高溫?zé)煔饨?jīng)波紋爐膽回火室依次沖刷第二及第三回程煙管，由后煙室經煙囪排入大氣。該鍋爐總受熱面積充足，能充分吸收有效熱量，排煙溫度低，熱損失小，出力足，效率高。鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。
性能特點
（1）WNS型燃氣承壓熱水鍋爐為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫?zé)煔庖来螞_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣，整體布置，結構緊湊，外形美觀;
（2）波形爐膽和螺紋煙管等強化傳熱元件的應用，不僅強化傳熱效果，還有效吸收爐體的熱脹冷縮;
（3） 不銹鋼外包裝，抗腐蝕性能增加;
（4）漏電保護功能：控制系統檢測到電熱元件漏電后，將自動切斷電源;
（5） 缺水保護：當鍋爐缺水時及時切斷燃燒器控制電路，防止燃燒器發生干燒損壞，同時控制器發出缺水報警指示
（6）泄壓保護：配置有防爆門，泄壓后自動回彈，確保鍋爐安全性;
（7）水位實時監控功能：配有電子檢測水位裝置，實時監控鍋爐水位;
（8）時間設置功能：用戶可根據需要，自由組合設定鍋爐的起停時間。
技術參數
型號 WNS0.7-0.7/95/70-Y、Q WNS1.4-0.7/95/70-Y、Q WNS2.8-1.0/95/70-Y、Q WNS4.2-1.0/95/70-Y、Q WNS7.0-1.0/95/70-Y、Q WNS10.5-1.25/115/70-Y、Q WNS14-1.25/115/70-Y、Q
額定熱功率（MW） 0.7 1.4 2.8 4.2 7.0 10.5 14
額定工作壓力（Ｍｐａ） 0.7 0.7 1.0 1.0 1.0 1.25 1.25
出水溫度（℃） 95 95 95 95 91 115 115
回水溫度（℃） 70 70 70 70 70 70 70
循環水量（T/H） 24 45 96 144 240 200 267
本體受熱面（M2） 28.6 57.63 107.16 197.61 291.33 427.15 517.2
計算排煙溫度（℃） 156.43 164.7 158.27 156.71 100 133.2 140.93
設計效率（%） 90.63 90.4 90.6 90.8 94.2 93.47 93.12
鍋爐凈重（T） 6.8 8.5 11.6 16.6 21.5 46.4 59.3
鍋爐滿水容量（T） 10.4 13.4 20.9 28.7 36.8 77.6 98.9
燃料消耗量（NM3/H） 85.6 172.8 321.2 498 631.5 1094.5 1598.5

鍋爐尺寸

長、寬、高

（mm）

4440

2400

2200

4520

2800

2200

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960


備注：
1. 上述所有值，是以天然氣（LNG）低位發熱值8,400kcal/Nm3、城市煤氣（CG）低位發熱值4,000kcal/Nm3、焦爐煤氣低位發熱值4,200kcal/Nm3、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求，我公司可以提供其他特殊型號的鍋爐。
