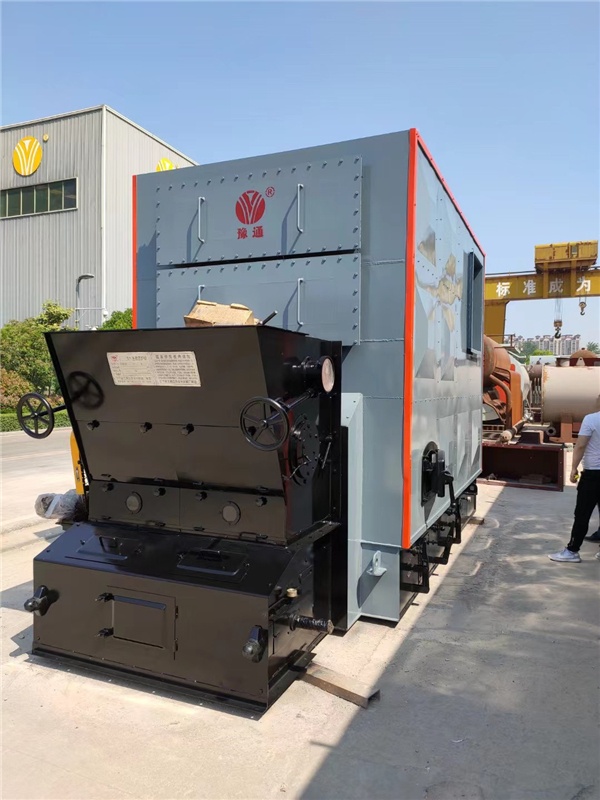

該熱風爐的燃燒室與換熱器合為一體，采用全鋼板多層套筒式結構，其爐心下部為燃燒室，上部和四周為環形換熱器，空氣和煙氣均是雙回程，各行其道進行換熱。為了提高熱效率，采用多頭螺旋槽片換熱技術和紊流原理，減薄層流厚度，使空氣和煙氣在行進中不斷變換旋向，大大強化了換熱效果。

　　主要工作過程是：輕油(氣)在燃燒室內燃燒產生高溫煙氣，在燃燒機的作用下進入煙環，與外側空氣進行熱交換后，經煙道由煙囪排出，冷空氣由鼓風機吹入熱風爐外殼，經爐頂流入爐膛外側空氣環，由熱風出口管道供給需干凈熱風的設備。
　　燃料通過燃燒器燃燒，產生高溫煙氣。并借助具有強化換熱措施的熱風爐將高溫煙氣的熱量傳導給被加熱的空氣，高溫燃氣經熱量散發后溫度降低至250°C以下由引風機排放到大氣。需加熱的空氣通過選配的鼓風機強制送入熱風爐，吸熱后溫度升至額定值從熱風出口送出，當熱風溫度達到額定的上限溫度時，燃燒器會自動停止燃燒或自動轉為小火焰燃燒，當熱風溫度降低到額定的下限溫度時，燃燒器又會重新點燃運行或轉為大火燃燒，升溫的速度可通過調進風閥來實現。
